久久夜色精品国产亚洲,好大好硬好深好爽想要AV,99久久无码一区人妻,国内精品久久久久影院一蜜桃

簡(jiǎn)介

Sikadur 30 粘鋼膠/增強(qiáng)型粘合劑是一種無(wú)溶劑、觸變型雙組份環(huán)氧粘合砂漿

用途

作為以下材料的粘鋼膠/增強(qiáng)型粘合劑、粘合砂漿和填充劑：

• 混凝土、石料
• 鋼制品、鋁制品
• 環(huán)氧類材料

用于以下材料間的結(jié)構(gòu)性粘結(jié)：

• Sika CarboDur、磚塊、木料和混凝土之間
• 鋼板和混凝土之間
• 混凝土構(gòu)件之間
• 橋梁段之間

粘合以下零件

• 啟動(dòng)桿
• 墻錨
• 嵌固件等

用于以下垂直或頂面填充

• 孔洞
• 尺寸偏差等

優(yōu)點(diǎn)

• 可施用于輕微潮濕的混凝土表面
• 在垂直或頂面的應(yīng)用中無(wú)下垂
• 無(wú)溶劑
• 良好的耐溫性
• 長(zhǎng)期荷載下高抗蠕變性
• 高機(jī)械強(qiáng)度
• 高抗磨損和抗振動(dòng)性
• 固化后無(wú)收縮
• 容易混合和施工
• 各組份有不同的顏色，便于檢查是否混合均勻

試驗(yàn)報(bào)告

IBMB，TU Braunschweig,試驗(yàn)報(bào)告編號(hào)：1871/0054，1994年：已認(rèn)可Sikadur 30 粘鋼膠/增強(qiáng)型粘合劑

IBMB，TU Braunschweig，試驗(yàn)報(bào)告編號(hào)：1734/6434，1995年：對(duì)Sikadur 41環(huán)氧砂漿和Sikadur 30粘鋼膠/增強(qiáng)型粘合劑混合于鋼板的粘合做了試驗(yàn)。

技術(shù)數(shù)據(jù)

顏色

組份 A：白色

組份B：黑色

組份A＋ B混合：淺灰色

稠度

線份A＋B混合：奶油膏狀

混合比

組份A：B＝3：1 （重量和體積比）

施工溫度

基底和周圍環(huán)境：＋10℃～＋35℃

儲(chǔ)存

儲(chǔ)存溫度：＋ 5℃～＋25 ℃

存放期

未開封原裝包裝中，產(chǎn)品自生產(chǎn)日期起，可保存 24個(gè)月

包裝

每套 5KG（組份A ＋B）

每托架400KG（ 80×5KG ）

其它包裝：組份A ：30KG桶裝，組份： B10KG桶裝

每托架560KG（ 14×30KG 組份A和 14×10KG 組份B）

物理性能

密度

約 1.65KG/L（混合態(tài)下）

適用期（F.I.P ^*）

10 分鐘（＋35℃時(shí)）

120分鐘（＋ 10℃時(shí)）

適用時(shí)間（F.I.P ^*）

30 分鐘（＋35℃時(shí)）

觸變性（Sika >）

20mm 厚度（＋35℃時(shí)）

下垂度（F.I.P ^*）

3～ 5mm（＋35 ℃時(shí)）

15kg力下的可擠出性（F.I.P ^*）

4000mm² （＋15℃時(shí)）

收縮（F.I.P ^*）

0.04 ％

玻璃化溫度（F.I.P ^*）

62 ℃

（ASTM 648）

固化： HDT HDT

15下7 天 44℃

35下 7天 53 ℃

（F.I.P^* >）

12800 N/mm²

拉伸抗彎強(qiáng)度（F.I.P ^*）

4 N/mm² （混凝土破壞）

（F.I.P^* >）

約 15 N/mm²（混凝土破壞）

拉伸強(qiáng)度（Sika）

對(duì)于噴砂的基底：33 N/mm²

熱膨脹系數(shù)（Sika）

9*10^-5/℃（-10～＋40℃）

注意

表中所提供的數(shù)字可能因混合強(qiáng)度和引入空氣量而發(fā)生變化

F.I.P：國(guó)際預(yù)應(yīng)力混凝土協(xié)會(huì)

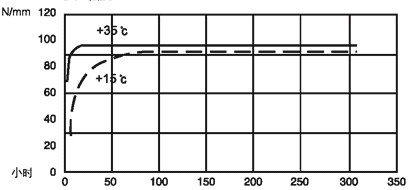

抗壓強(qiáng)度

（按BIN 53455）

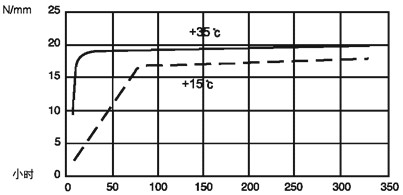

抗伸強(qiáng)度

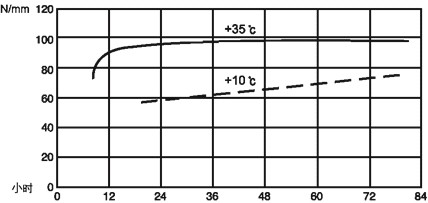

剪切強(qiáng)度

應(yīng)用

要點(diǎn)

• 應(yīng)用于粗糙潮濕的混凝土?xí)r，需將Sikadur 30粘鋼膠/增強(qiáng)型粘合劑較好的刷入基底中
• 最大厚度為30mm
• 采用低速攪拌（最高轉(zhuǎn)速：500轉(zhuǎn)/分鐘），以便帶入的空氣最少

基底

混凝土、石料、磚塊：

• 干凈、無(wú)油、無(wú)油脂、干燥、無(wú)松散的顆�；蚋�漿皮
• 混凝土齡期：由環(huán)境決定，大概為3～6周
• 準(zhǔn)備：噴砂、高壓水流噴洗、研磨
• 最大基底濕度：10％
• 在準(zhǔn)備過(guò)程中：如果混凝土表面有大的不平整部份或孔洞，則首先必須用Sikadur 41或Sikadur 30粘鋼膠/增強(qiáng)型粘合劑與石英砂Sikadur 501的混合物（混合重量比為1：1）進(jìn)行填充。

木料

• 干凈、無(wú)油、無(wú)油脂
• 噴砂或研磨

結(jié)構(gòu)鋼37.V2A-鋼（WN1.4 301）：

• 無(wú)油、無(wú)油脂、無(wú)鐵銹、無(wú)水銹、無(wú)碾壓表皮
• 準(zhǔn)備：噴砂Sa2.5
• 謹(jǐn)防凝結(jié)作用，只在高于露點(diǎn)3℃下使用
• 如果已清潔的鋼材未立即粘合，則其表面必須施以Sikagard-63N或Icosit 277的涂層以防進(jìn)一步的銹蝕

環(huán)氧類材料

• 無(wú)油、無(wú)油脂
• 使用粗糙的研磨劑給予較好的研磨

混合

預(yù)定劑量的包裝：

將組份B加到組份A中，并用一裝有攪拌葉的低速電動(dòng)攪拌機(jī)攪拌（最高轉(zhuǎn)速：500轉(zhuǎn)/分鐘）。以避免帶入空氣。徹底地混合3分鐘使其表觀均勻，接著將整個(gè)混合物倒入一個(gè)干凈的容器，再繼續(xù)以低速電動(dòng)攪拌機(jī)攪拌約1分鐘以上。要確保過(guò)程中帶入空氣盡可能地少。

散裝：非預(yù)定劑量：

用秤按正確比例添加各組份，將它們傾入一個(gè)合適的混合容器中，并如同即用型預(yù)定劑量包裝那樣操作，采用一低速電動(dòng)攪拌機(jī)施以正確攪拌。

適用期開始于樹脂和固化劑混合后，高溫時(shí)較短，低溫時(shí)較長(zhǎng)；混合的材料得越多適用期越短。為了在高溫下獲得較長(zhǎng)的施工性能，已混合的粘合劑可以分成幾部份。另一種方法是在混合之前將組份A和B冷卻。

應(yīng)用

均勻混合的Sikadur-30粘合劑/粘鋼膠可用刮板、抹刀或鏝刀進(jìn)行施工。在粘合鋼板時(shí)，Sikadur 30粘鋼膠/增強(qiáng)型粘合劑被涂覆成"斜屋頂"式的帶狀。在適用時(shí)間內(nèi)，鋼板必須被固定在其最后的位置。

在特別準(zhǔn)備的支撐腳手架的輔助下，鋼板被固定的混凝土基底上。由于在正常室溫下，Sikadur 30粘鋼膠/增強(qiáng)型粘合劑能很快固化，腳手架可在2～3天內(nèi)拆除（請(qǐng)閱讀不同溫度下的固化時(shí)間）

關(guān)于Sika CarboDur層壓薄材的應(yīng)用，請(qǐng)查閱相關(guān)產(chǎn)品的數(shù)據(jù)表。

建議在現(xiàn)場(chǎng)通過(guò)制作立方體試件，并測(cè)試其抗壓強(qiáng)度和抗彎強(qiáng)度來(lái)檢查粘合劑的強(qiáng)度發(fā)展情況。

平均標(biāo)準(zhǔn)值為：

• 23℃下7天固化
• 抗壓強(qiáng)度：>75 N/mm²
• 抗彎拉伸強(qiáng)度：>35 N/mm²

清洗

立即用Colma清洗劑清洗工具，用溫和的肥皂水徹底地清洗手和皮膚。

未固化時(shí)，Sikadur-30粘鋼膠/增強(qiáng)型粘合劑組份A＋B是水的污染物，不宜排入排水溝、航道或是地面上。

Colma清洗劑和Sikadur-30粘鋼膠/增強(qiáng)型粘合劑殘留物必須依照規(guī)定進(jìn)行處置。

已固化的材料只能采用機(jī)械方法清除。

安全指導(dǎo)

產(chǎn)品會(huì)刺激皮膚，宜著防護(hù)服（手套、安全眼鏡）。在施工之前應(yīng)涂以防護(hù)手膏。若接觸到眼睛或黏膜，則需立即用干凈的溫水徹底清洗，并迅速就醫(yī)，不得耽擱。

生態(tài)

在液體狀態(tài)下，材料會(huì)污染水體，不許將其傾入水體或土壤中，要根據(jù)當(dāng)?shù)胤ㄒ?guī)進(jìn)行處理。

毒性

組份A：4組 根據(jù)相關(guān)的瑞士健康和安全法規(guī)遵守包裝上的警告

組份B：無(wú)毒

運(yùn)輸

組份A：無(wú)危險(xiǎn)

線份B：8/65 C
