|
| Sikadur 52 灌鋼膠/環(huán)氧注射灌漿料 |
|
|
| 簡 介:Sikadur 52灌鋼膠/環(huán)氧注射灌漿料高強(qiáng)度、高流動(dòng)度、低黏度，主要用于結(jié)構(gòu)加固中鋼材、碳纖板與結(jié)構(gòu)之間縫隙的灌注，或者用于加固橋梁、房屋結(jié)構(gòu)的裂縫，大幅度提高結(jié)構(gòu)的強(qiáng)度！ |
|
|
|
| 用 途 |
|
* 作注射灌漿用于混凝土、石頭、砂漿、鋼、木材
* 裂縫的剛性連接，用于橋梁、工業(yè)建筑、支柱、梁柱、預(yù)制裝配件。
* 作灌注、壓力注射、用于靜止裂縫、薄的連接縫、小的洞穴
* 作開裂混凝土中的鋼筋防銹保護(hù) |
|
|
| 優(yōu) 點(diǎn) |
|
* 不燃
* 可用于潮濕的混凝土基面
* 對水泥鄰接面具有很高的滲透力
* 硬化時(shí)無收縮
* 高的機(jī)械強(qiáng)度
* 硬而不脆
* 可用大包裝供貨
* 易于攪拌、拌和比例易干掌握 |
|
|
| 技術(shù)參數(shù) |
| 顏 色: 略帶黃色 |
| 保質(zhì)期: 儲存于5°C－30°C，原裝容器中可保存至少一年 |
| 包 裝: 已按比例預(yù)配，10公斤（組份A＋B） |
| 混合比: |
|
重量比A：B＝2：1
體積比A：B＝2：1 |
| 比 重(g/cm3 ，20°C): |
|
組份A 1.13±0.05
組份B 1.00±0.05
組份A＋B 1.08±0.05 |
| 黏 度（厘泊．30°C）: |
|
| 組份A |
800±120 |
| 組份B |
150±20 |
| 組份A+B |
180±25 |
|
| 適用期（1公斤） |
|
30°C時(shí)，為35分鐘 |
|
|
|
| 受 限 |
|
可容許的最低基層20°C
可容許的最高基層溫度40°C
最大裂縫寬度為5毫米
新混凝土的最低齡期為3－6周（與氣候有關(guān)）
不要稀釋Sikadur752，溶劑會(huì)影響固化 |
|
|
|
| 粘接強(qiáng)度 |
|
混凝土 30°C 約3.0N/mm2 (混凝土破壞)
鋼 30°C 約9.0N/mm2 |
|
|
|

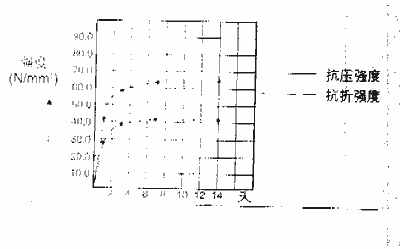

| 抗壓和抗折強(qiáng)度 |
|
抗壓強(qiáng)度 30°C 約64.0N/mm2
抗折強(qiáng)度 30°C 約40.0N/mm2
抗拉強(qiáng)度 30°C 約27.0N/mm2
 |
|
|
|
|
|
|
| 施工指南 |
| 第一層 |
|
混凝土表面須干凈，密實(shí)。裂縫可以處于干、潮或濕的狀態(tài)。去除灰塵、白霜、油脂、養(yǎng)護(hù)劑、浸漬物、外部雜物和任何分解物。 |
|
|
| 混 合 |
|
分別攪拌A、B組份，稱量1份B，2份A放入干凈容器中，用帶有葉片的低速電動(dòng)攪拌器攪拌3分鐘，直到混合均勻。攪拌量以在適用期內(nèi)用完為適。 |
|
|
| 施 工 |
|

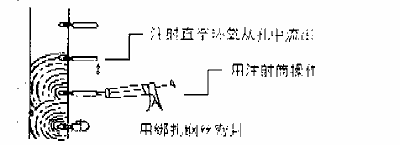

* 灌縫―――Sikadur 52灌鋼膠/環(huán)氧注射灌漿料可以通過重力作用或壓力注射到水平面的縫中，通過壓力注射到垂直面或高架縫中
* 壓力灌注―――在有裂縫的表面鉆孔，孔內(nèi)干凈無雜物，塞入一單向聚乙烯閥或木塞和金屬孔管。
* 用 Sikadur 31密封周圍區(qū)域
* 用標(biāo)準(zhǔn)的填縫槍，雙組份灌注單元或其他方法注射Sikadur 52灌鋼膠/環(huán)氧注射灌漿料。保持慢的注射速度，維持穩(wěn)定的壓力。
* 密封平板―――用平的橡皮滾子或滾筒將Sikadur 52灌鋼膠/環(huán)氧注射灌漿料鋪在平板上，任其浸透，趁液態(tài)時(shí)吸掉多余的料。
注意: 穿戴保護(hù)性服裝，護(hù)目鏡，手套/護(hù)膚霜，接觸到皮膚上時(shí)立即用大量清水沖洗。若不慎濺入眼睛時(shí)，立即用水清洗并尋求診治。 |
|
|
|
|
| 施工步驟 |
|
|
|
|
|
 |
| 第一步 |
|
灌漿料施工前必須進(jìn)行各項(xiàng)準(zhǔn)備工作，基面須結(jié)構(gòu)密實(shí)，無積水，油污及油脂和表面污染物。施工溫度不低于+3°C（41°F）。去除灰，塵土和其他外部雜物。飽和吸收了油和油脂的污染層徹底清除，直至露出密實(shí)的混凝土。 |
|
|
|
| 第二步 |
|

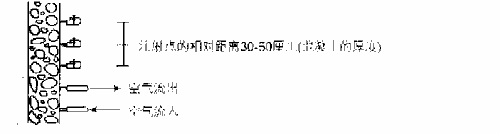

為防止任何反壓以確保一個(gè)開放的注射體系，將壓縮空氣連續(xù)注入管道中。灌注時(shí)先底部后頂部，確保注射體系是相互交聯(lián)的和開放。
 |
|
|
|
| 第三步 |
|
 |
|
|
|
|
|
|
|
